目前鑄錠主要有兩種澆注系統。一個是塞棒系統，一個是滑塊機構系統。塞棒系統啟閉可靠，在澆注過程中需要反復啟閉時應用廣泛。另外，真空澆注中間包一般采用塞棒系統。

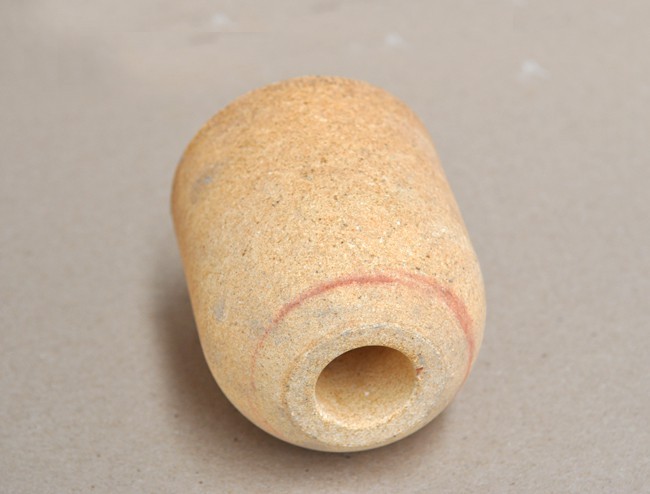

　　塞頭磚是塞棒系統的核心部件，由耐火磚體和鋼氬棒芯內置塞棒組成。下面我們總結一下塞頭磚在生產與實際使用中的問題。
　　根據其他塞棒零件的連接方式，塞頭磚可分為兩種：一種是螺栓連接型的；另一種是螺紋連接型的。在客戶的實際使用中存在一些問題。
　　1、塞頭磚的基本結構
　　它由塞體和螺栓型接頭組成。組裝時，將螺栓型接頭從塞體球帽端的通孔中插入，然后用耐火粘土填充間隙。
　　使用后發現填充的耐火粘土容易被沖走，有時水口端和塞體球冠應被部分沖走。耐火粘土、水口和塞體球帽端被沖走后，夾雜物進入鋼水，嚴重影響鋼水內部質量。
　　2、塞頭磚的基本結構
　　它由塞體和螺紋接頭組成。組裝時，螺紋接頭從塞體頂部的通孔擰入，螺紋接頭與螺紋接頭之間的間隙從上部用耐火粘土填充壓實。
　　使用后，觀察到塞頭磚的球形帽的端部被很好地侵蝕，并且保留了相對完整的球形帽端。然而，在使用期間，塞體和螺紋接頭脫落，這被稱為“掉頭”。塞體脫落，澆注過程無法繼續，屬于嚴重質量事故。

　　改進后的新型塞頭磚同樣由塞頭本體及接頭組成，但在裝配上綜合了插銷連接式與螺紋連接式的優點，設計模具時充分考慮制作過程中存在插銷與塞頭不垂直、空心的插銷承受不了壓力機的壓力變形等問題，采用特制的模具先將接頭預先放置在模具中，然后再將耐火材料放入模具中通過適當的壓力壓制整體成型，這樣一方面保證使用時的強度需要，另一方面使空心的插銷不變形。

　　以上就是塞頭磚在生產與實際使用中的問題了。它的磚體主要以葉蠟石、石墨和高純碳粉為原料，以固含量70%的811樹脂為結合劑，以St粉為抗氧化劑，經成型后進行浸泡和干餾。可用于制造高爐耐火材料。
2024.6.12  ZG
