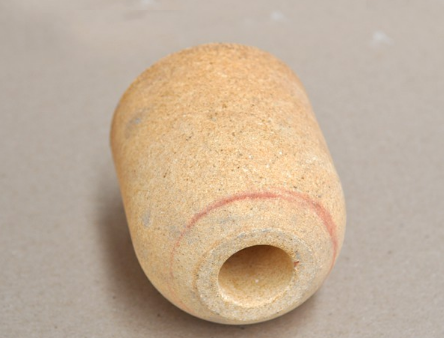

一種情況下，塞頭磚的脫落可能是由于鋼水在塞棒和水口之間的縫隙中滲入和冷凝造成的，并且在具有陡峭壁的水口磚中出現(xiàn)深孔，塞棒裝配不好。如果鋼水滲入磚和套筒磚之間的間隙，腐蝕了鐵棒，當(dāng)塞子打開時，磚將留在噴嘴中。
      鋼水的低溫也可能是塞頭磚的原因脫落。在某些情況下，由于磚質(zhì)量差(有裂紋)、鋼水溫度低、塞棒安裝不小心、水口磚裝入窩磚過深，鋼水滲入到水口和塞棒之間，出現(xiàn)磚局部脫落。
　　為防止上述故障，塞棒套筒磚應(yīng)組裝準(zhǔn)確，磚應(yīng)加固好，澆注磚應(yīng)放置正確，檢查磚的質(zhì)量即使有裂紋也應(yīng)剔除，鋼材應(yīng)正常加熱。
　　由于塞頭磚的質(zhì)量差，塞磚可能會軟熔或開裂，磚可能會在澆注過程中脫落。
　　塞棒使用不熟練、不小心時，偶爾會被強(qiáng)行封閉，在強(qiáng)沖擊條件下，鋼水高溫作用下軟的磚部分或全部熔接在水口磚上。
　　也有可能是塞頭磚脫落，因為磚的螺紋不適合塞棒的螺紋。此時，在將磚擰入鐵棒的過程中，磚的螺紋部分損壞，從而削弱了塞子的堅固性；或者，由于過緊，塞棒的鐵棒可能被加熱以增加磚泥漿中的應(yīng)力。
　　要解決問題，須從根源上挖掘出真的原因，解決塞頭磚高溫窯爐內(nèi)襯的各種難題。如果您還有其他問題想了解，請繼續(xù)關(guān)注我們。
2024.7.4  ZG
