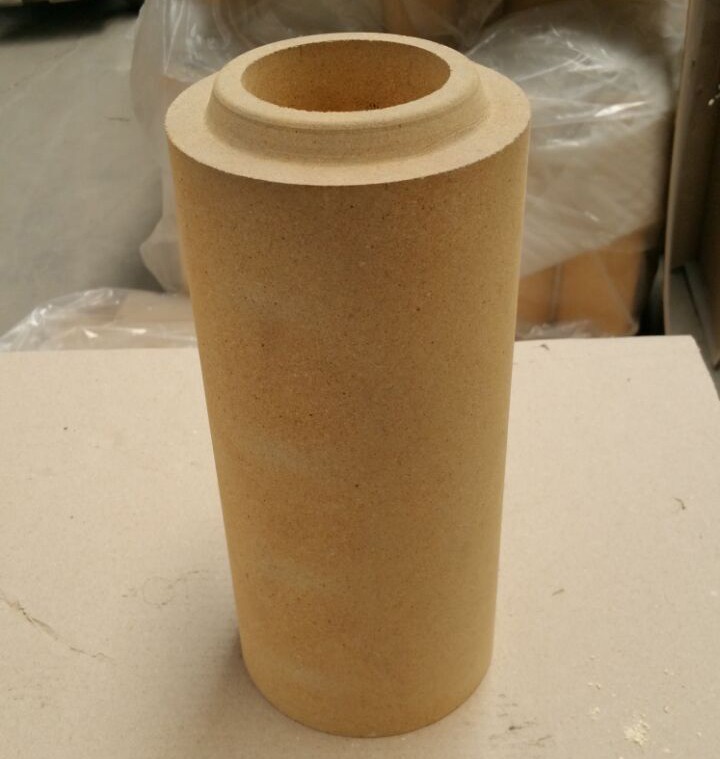

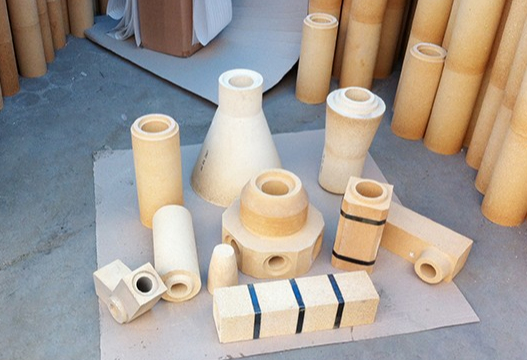

澆鋼磚作為冶金行業(yè)關鍵耐火材料，廣泛應用于盛鋼桶、流鋼槽等高溫作業(yè)場景，直接承受鋼水沖刷、熔渣侵蝕及劇烈溫度變化。燒結溫度作為生產核心工藝參數(shù)，決定其致密度、強度及高溫穩(wěn)定性，合理選擇溫度是保障產品質量與冶煉安全的關鍵。

　　一、燒結溫度的選擇依據
　　燒結溫度的確定需結合原料特性與產品用途綜合判定，核心是在燒結范圍（開始燒結至過燒溫度區(qū)間）內選取蕞優(yōu)值。粘土質澆鋼磚因Al?O?含量36%~44%，耐火度1690~1750℃，通常將燒結溫度控制在1350~1430℃，匹配其荷重軟化溫度要求；含莫來石成分的高性能澆鋼磚，因莫來石熔點高達1910℃，可適當提升至1450~1500℃，強化晶體結構致密性。
　　實操中需通過試驗確定具體溫度：以重燒線變化率≤±0.3%、顯氣孔率15%~25%為目標，兼顧生產效率與能耗。同時需考慮原料顆粒級配、成型壓力等因素，半干法成型產品可較可塑法略低50~80℃，避免過度收縮導致尺寸偏差。
　　二、燒結溫度對澆鋼磚性能的影響
　　適宜溫度是保障性能的前提：在合理區(qū)間內升高溫度，原子擴散能力增強，顆粒間燒結頸形成速度加快，氣孔率降低、致密度提升，常溫耐壓強度可達29.4~39.2MPa，抗鋼水沖刷與化學侵蝕能力顯著提高。同時能優(yōu)化晶體結構，減少游離雜質，提升熱震穩(wěn)定性，避免使用中開裂剝落。

　　溫度失控將引發(fā)嚴重缺陷：欠火時磚體致密度不足，顯氣孔率偏高，高溫下易被熔渣滲透，使用壽命大幅縮短；過火則導致磚體軟化變形，表面產生針孔、鱗片狀波紋，甚至出現(xiàn)釉滴流淌，影響砌筑精度與使用安全性。不好的情況下，過燒或溫度不均會使磚體內部產生應力裂紋，在冶煉高溫沖擊下引發(fā)斷裂，增加漏鋼風險。

　　三、溫度控制實操要點
　　生產中需準確控制升溫曲線，高溫段（1100~1400℃）波動不超過±5℃，避免局部溫差導致性能不均。燒結完成后需緩慢降溫，防止熱應力開裂，尤其莫來石基產品需控制降溫速率≤50℃/h。同時需定期校驗測溫設備，清理窯內輥棒積釉，避免“棒釘”導致磚體變形。
　　若出現(xiàn)欠火缺陷，可升溫30~50℃并延長保溫時間；過火則需降低高溫段溫度2~3℃，優(yōu)化通風量減少局部過熱。需嚴格避免溫度驟升驟降，否則會破壞晶體結構完整性，降低抗熱震性能。
　　綜上，燒結溫度的準確調控是澆鋼磚質量控制的核心環(huán)節(jié)，需平衡原料特性、性能需求與生產工藝，通過標準化溫控流程，才能保障產品適配冶金高溫作業(yè)需求，降低生產安全風險。
